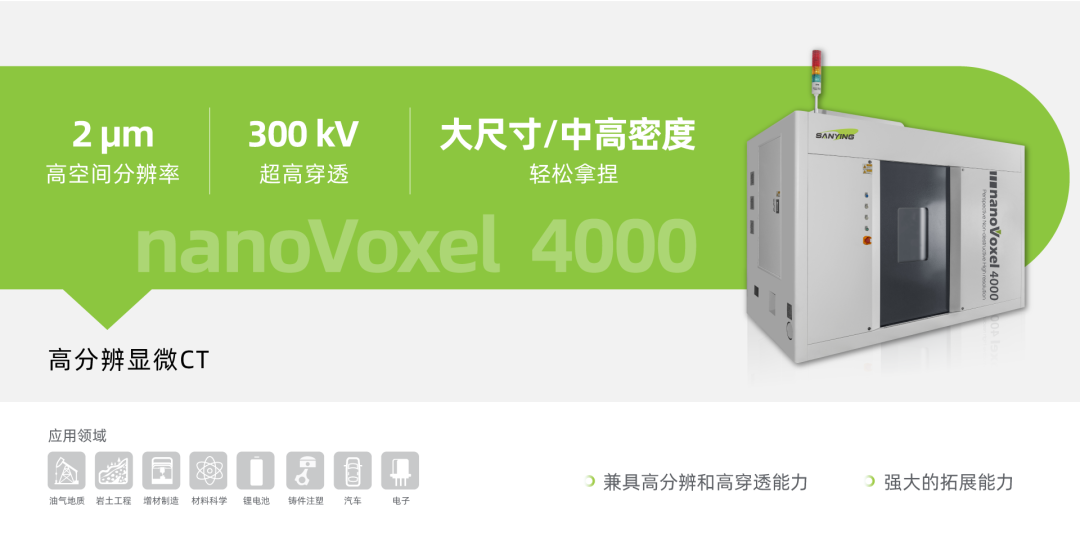

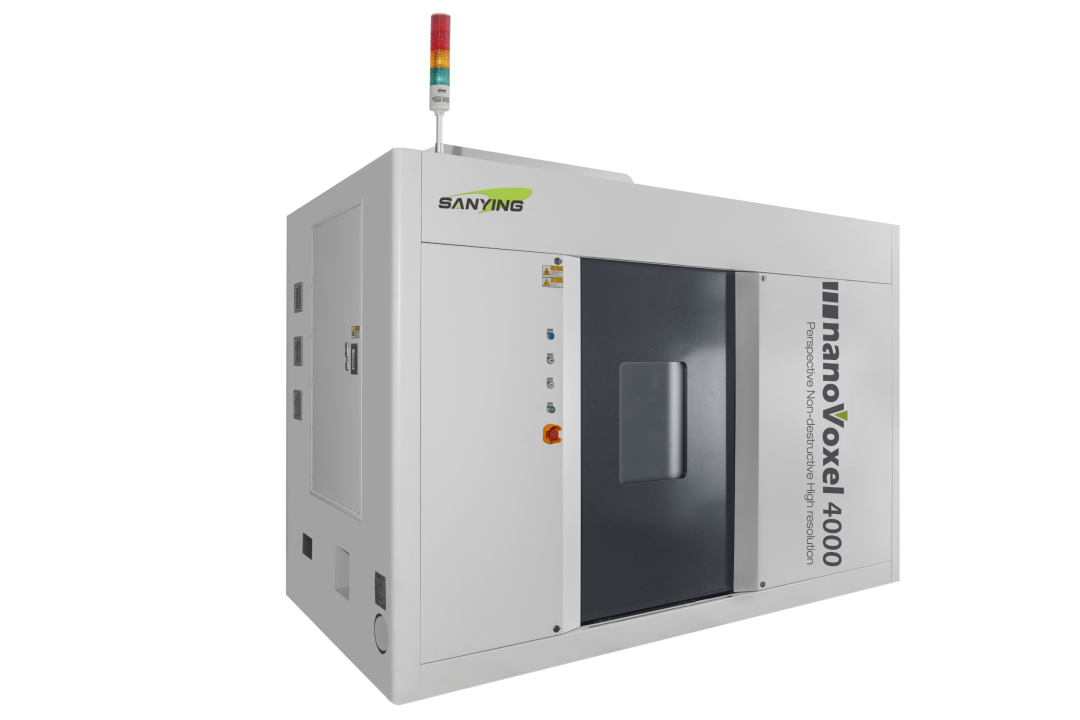

nanoVoxel 4000

高分辨顯微CT

顯微CT（三英精密儀器nanoVoxel 4000 型）對三類試樣的孔徑分布進行表征。利用掃描電子顯微鏡與光學顯微鏡分析拉伸試驗后 SiC_f/SiC復合材料的微觀結構。采用聚焦離子束（FIB）制備由 SiC 纖維、界面相和基體組成的薄試樣。采用透射電子顯微鏡和掃描透射電子顯微鏡表征橫向薄試樣的微觀結構與組成；通過選區電子衍射（SAED）圖譜確定 SiC 晶粒的晶體學特征，利用 X 射線能譜（EDS）獲得元素分布。采用阿基米德法測量 SiC_f/SiC 復合材料的體積密度與開孔孔隙率。

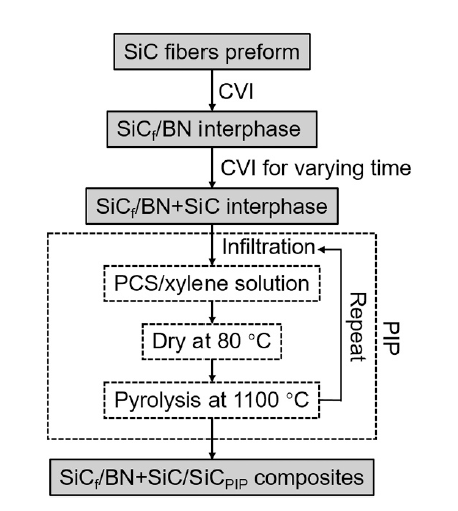

本研究所采用的 SiC_f/SiC 復合材料按照?qǐng)D1所示流程制備。采用二維編織結構的Cansas?II 型 SiC 纖維，纖維體積分?jǐn)?shù)為 35%。預制體首先通過化學氣相滲透（CVI）工藝涂覆 BN 界面相，隨后在 BN 界面相上沉積不同厚度的 CVI?SiC 涂層，制備出 BN/SiC 雙層界面相?；w通過先驅體浸漬裂解（PIP）工藝進行致密化處理。預制體在真空環境中采用質量分?jǐn)?shù)為 50% 的聚碳硅烷（PCS）/ 二甲苯溶液浸漬 1 小時，隨后在 120 ℃下干燥 12 小時以去除溶劑（二甲苯）；之后將預制體在真空1100 ℃條件下熱解 1 小時；重復浸漬?干燥?熱解循環，直至增重率低于 1%。將材料加工為拉伸試樣后，所有試樣通過化學氣相沉積（CVD）工藝涂覆 SiC，涂層厚度約為 20 μm如圖 S1 所示。通過改變 BN/SiC 雙層界面相中 CVI?SiC 的厚度，制備了三類試樣，將 BN/SiC 界面相中的 SiC 層厚度設計為 0 nm、500 nm 和 900 nm，對應試樣分別命名為 000T、500T 和 900T。

圖1：SiC_f/SiC 復合材料的制備工藝流程圖

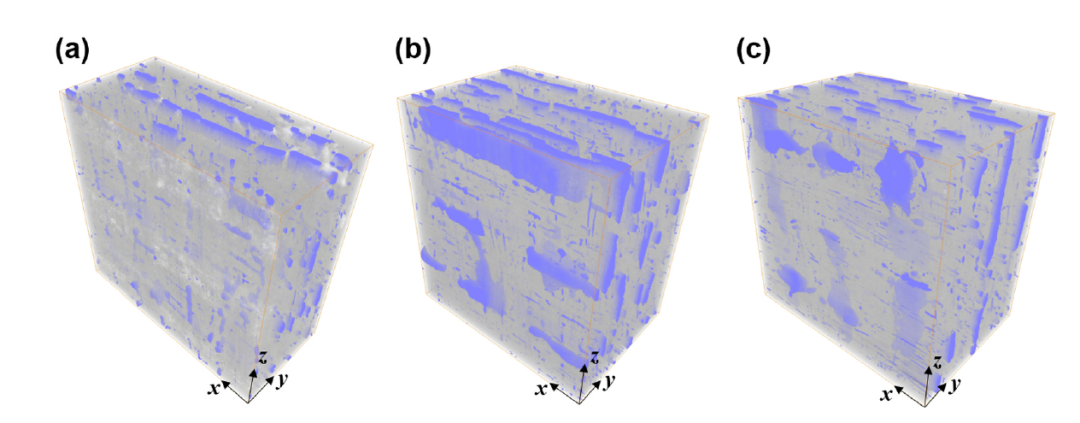

三種試樣的顯微 CT三維重建圖像如圖 2 所示。藍紫色區域代表束間孔隙，顯微 CT 觀測到的孔隙均為束間（或?qū)娱g）孔隙（統計表中統計的直徑大于7um的孔隙）；灰色半透明區域代表致密區域。其體積分?jǐn)?shù)列如表 1，表 1 還匯總了各試樣的密度與開孔孔隙率，并對比了三種試樣中最大孔隙的尺寸。000T 試樣中最大孔隙的等效直徑為 1.15 mm；500T 與 900T 試樣的束間及層間孔隙更大，最大孔隙等效直徑分別為 1.71 mm 與 1.90 mm。000T、500T 與 900T 試樣的體積密度分別為 2.09 g?cm?3、2.30 g?cm?3 與 2.27 g?cm?3，開孔孔隙率分別為 0.7%、7.1% 與 12.4%。

圖2：(a) 000T 試樣 (b) 500T 試樣 (c) 900T 試樣的孔隙分布顯微 CT 三維圖像，x、y、z 軸分別代表試樣寬度、厚度和長度方向的單位長度

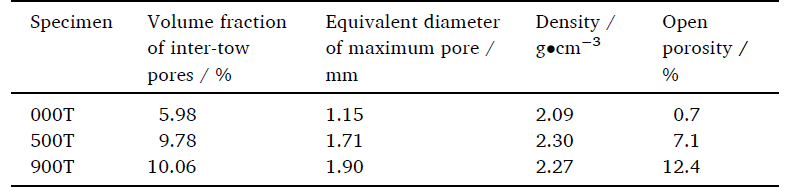

表1.000T、500T 和 900T 試樣的結構性能

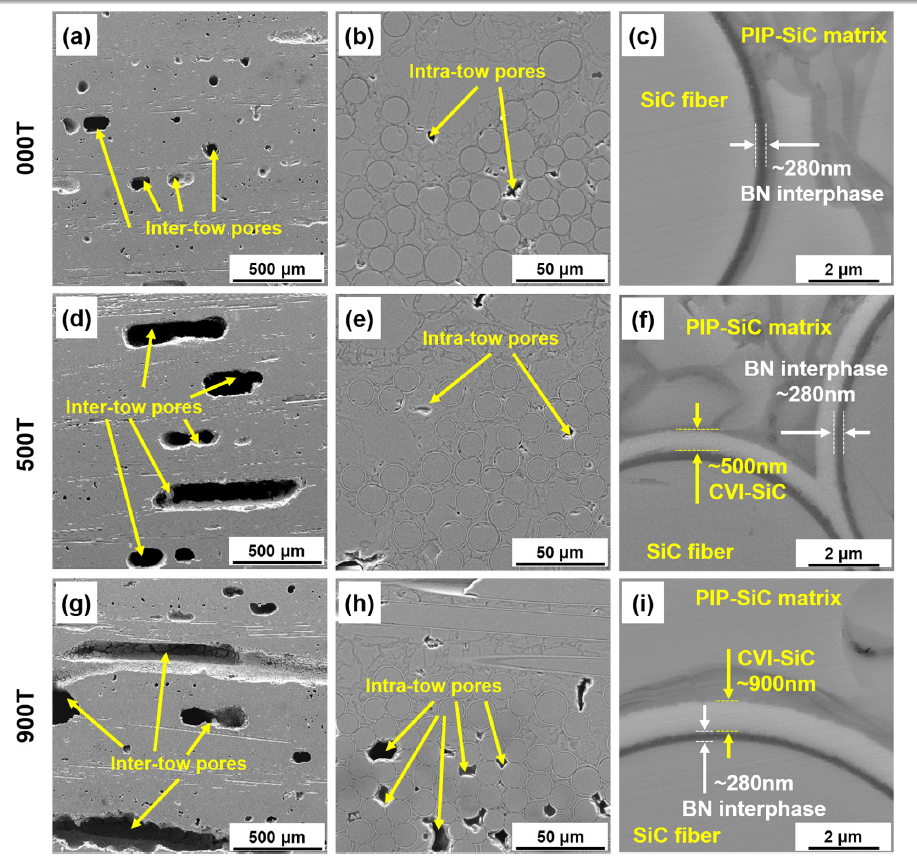

圖 3 (a) 顯示000T 試樣存在大量細小的束間孔隙，大部分束間空間被 PIP-SiC 基體填充；圖 3 (b) 表明000T 纖維束內部?jī)H存在少量細小的束內孔隙。圖 3 (c)表示000T 試樣SiC 纖維與 PIP-SiC 基體之間僅有一層 BN 界面相，厚度約為 280 nm。圖 3 (d) 所示500T 試樣具有顯著的束間孔隙，最大孔隙長度為1 mm。圖 3 (e) 顯示，500T 試樣的束內基體填充情況與 000T 試樣相似，僅存在少量細小的束內孔隙。如圖3 (f)500T 試樣附加一層 CVI?SiC 層（厚度約 500 nm），進而形成了BN/SiC 雙層界面相。900T 試樣的束內基體填充率與 500T 試樣相近。圖 3 (g) 顯示纖維束之間存在大尺寸孔隙，且纖維束內部存在大量未被 PIP?SiC 完全填充的孔隙。圖 3（i）顯示900T 試樣同樣具BN/SiC 雙層界面相，其中 CVI?SiC 層厚度約為 900 nm。

圖3：SiC_f/SiC 復合材料的原始掃描電鏡（SEM）圖像

圖 000T、(d) 500T、(g) 900T為 低倍圖像；圖像 000T、(e) 500T、(h) 900T 為纖維束內的中倍圖像；圖像 000T、(f) 500T、（i）900T 為界面相的高倍圖像

圖 4 為 000T 試樣的透射電子顯微鏡（TEM）表征結果。圖 4 (a) 為 000T 試樣包含 SiC 纖維、BN 界面相和 PIP?SiC 基體的整體明場（BF）像。所標注的d1–d4 的白色圓形區域分別對應 SiC 纖維、BN 界面相、PIP?SiC 基體中的亮區與暗區。圖 4 (b) 為 000T 試樣中心區域的高角環形暗場（HAADF）圖像，可分辨出 SiC 纖維、BN 界面相和 PIP?SiC 基體三種組分，且 HAADF 像中的襯度分布與明場像基本相反。圖 4 (c) 為圖 4 (b) 對應的能譜（EDS）元素分布圖。其中PIP?SiC 基體中（對應圖 4 (a) 中圓形區域 d4）的 Si/C 原子比與 SiC 纖維十分接近。如圖 4 (a) 中圓形區域 d3，Si?C 四面體中的部分 C 原子被 O 原子取代，形成富氧、貧碳的 SiC?O???。圖 4 (d) 為圖 4 (a) 中四個白色圓形區域的選區電子衍射（SAED）結果。圖 4 (d1) 證實 SiC 纖維為多晶結構；圖 4 (d2) 表明 BN 界面相為非晶態并存在局部有序結構；圖 4 (d3) 顯示亮區 PIP?SiC 基體為非晶態；圖 4 (d4) 則表明暗區 PIP?SiC 基體中含有納米晶區域。由于圓形區域 d3 為非晶結構，因此在明場像中呈現較亮的襯度。圖 4 (e) 為 BN 界面相的高分辨透射電子顯微鏡（HRTEM）圖像，結果顯示非晶 BN 界面相內部存在六方氮化硼（h?BN）的微晶結構。圖 4 (f) 表明 SiC 纖維與 BN 界面相交處的 HRTEM 像，且二者結合良好。

圖4：000T 試樣的透射電鏡（TEM）圖像

(a) 000T 試樣的明場像；(b) 000T 試樣的高角環形暗場像；(c) 圖 為圖像4 (b) 的EDS圖像；(d) 圖 為圖像4 (a) 四個區域的選區電子衍射圖。(e) 為氮化硼界面相的高分辨透射電鏡像；(f) 為SiC/ BN界面的高分辨透射電鏡圖像

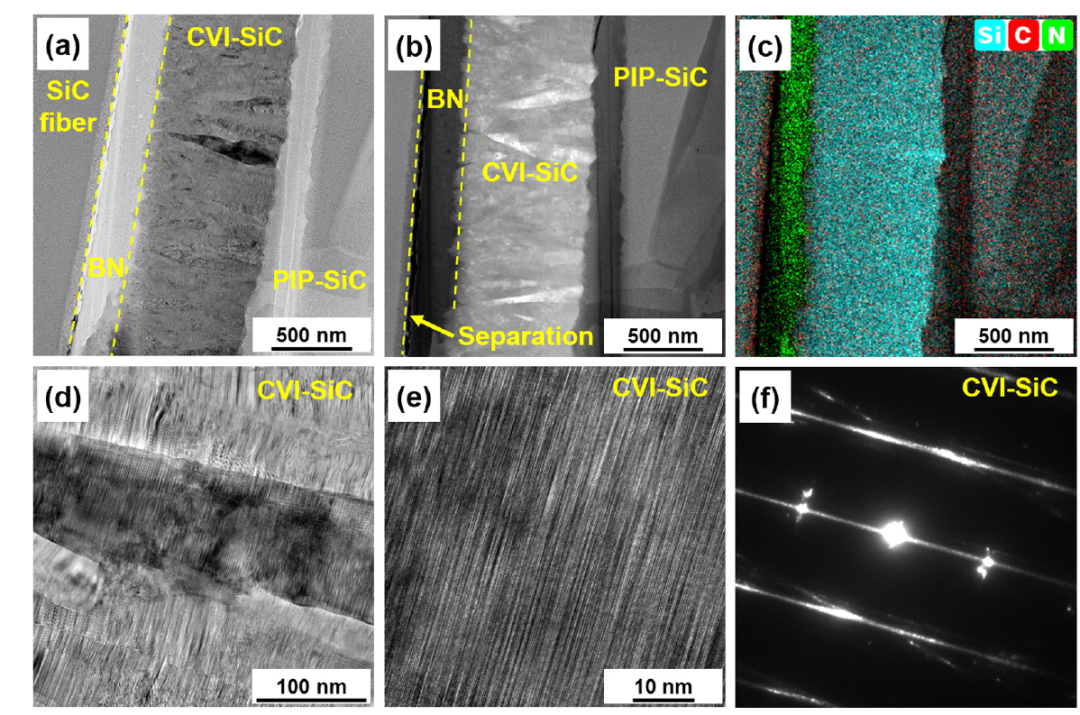

圖 5 (a) 為 900T 試樣的明場（BF）像，顯示了 SiC 纖維、BN 界面相、CVI-SiC 層以及 PIP-SiC 基體。圖 5 (b) 是 900T 試樣中心區域的高角環形暗場（HAADF）像，可清晰區分 SiC 纖維與 BN 界面相。圖 5 (c) 為圖 5 (b) 對應的能譜（EDS）元素分布圖，BN/SiC 界面結合良好。圖 5 (d) 為 CVI-SiC 層的高倍明場像。圖 5 (e) 為柱狀 CVI-SiC 晶粒的高分辨透射電子顯微鏡（HRTEM）像，顯示其內部存在高密度堆垛層錯。由于不同多型體的SiC生成焓差異較?。?.4–2.6 kJ/mol），且 SiC 的堆垛層錯能較低（2.9–34 mJ/m2），所以SiC 生長過程中易形成堆垛層錯。Si與SiC之間較大的晶格失配及熱膨脹系數差異導致CVI-SiC中出現高密度堆垛層錯的原因。隨著沉積溫度升高，堆垛層錯的形成能降低，而層錯密度隨之升高 。圖 5 (f) 為 CVI-SiC 晶粒的選區電子衍射（SAED）圖譜，證實其為沿 < 111 > 晶向取向的面心立方（FCC）結構。

圖5：900T 試樣的透射電鏡（TEM）圖像

(a) 明場像；(b) 界面區域的高角環形暗場像；圖 為圖 5 (b) 的EDS圖像；(d) 化學氣相滲透碳化硅（CVI-SiC）層的明場像、(e) 高分辨透射電鏡像、(f) 選區電子衍射圖

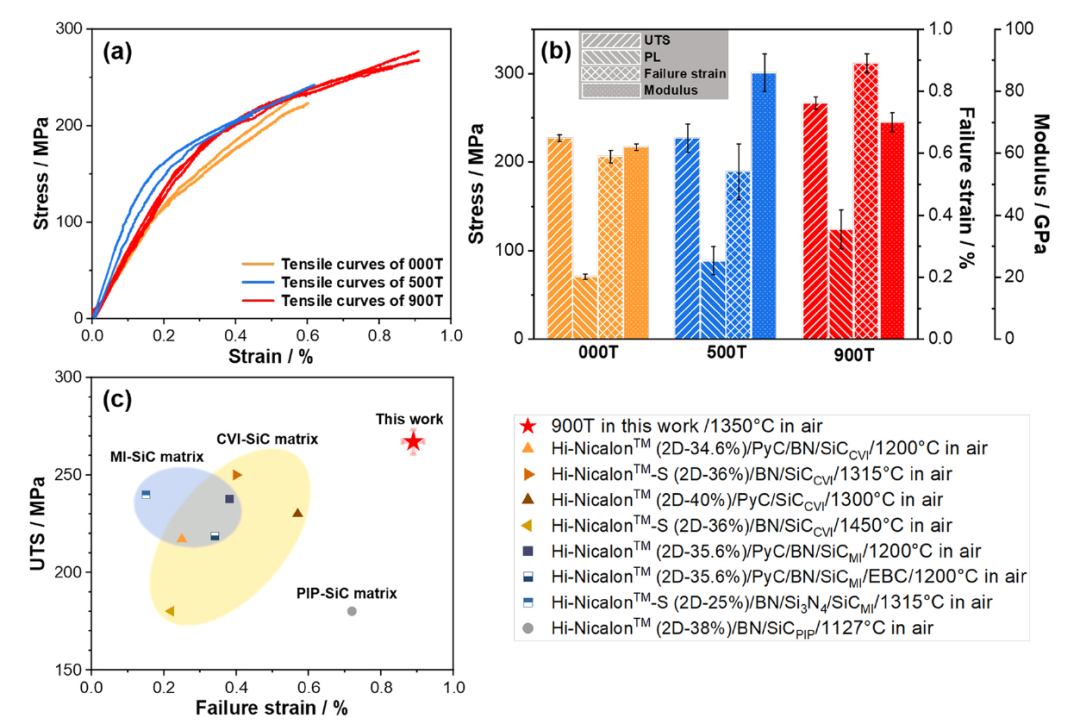

圖6和表2給出了所有試樣在1350?°C 條件下的拉伸試驗結果。000T 和 500T 試樣的平均極限抗拉強度（UTS）為 227?Mpa，900T 試樣表現出最高的極限抗拉強度（267?±?7?MPa）。比例極限應力（PLS）隨 CVI?SiC 層厚度的增加依次升高，900T試樣達到最高比例極限應力（124?±?22?MPa）。所有比例極限應力均由應力?應變曲線彈性變形，開始出現非線性的起始點確定。500T 與 000T 試樣的斷裂應變相近，而 900T 試樣表現出最高的斷裂應變（0.89?±?0.03?%）。在 1350?°C 下的模量方面，500T 試樣數值最高（86?±?6?GPa），000T 試樣模量最低（62?±?1?GPa），900T 試樣的平均模量為 70?GPa。與報道中纖維體積分?jǐn)?shù)相近的二維 SiC_f/SiC 復合材料在 1100?°C 以上溫度下的性能相比，本工作中的 900T 試樣表現出最高的斷裂應變與極限抗拉強度。

圖6：高溫拉伸試驗結果

圖為 7 個試樣在1350 ℃空氣條件下的拉伸應力 - 應變曲線。(b) 為7 個試樣拉伸性能柱狀圖。圖 為900T 試樣的高溫極限抗拉強度 - 斷裂應變關系曲線，及報道中二維 SiC_f/SiC 復合材料相關數據的對比。（注：圖例中括號內容為試樣的編織結構以及纖維體積分?jǐn)?shù)）

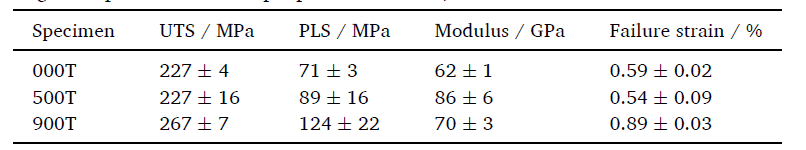

表2：2. 000T、500T 和 900T 試樣的高溫拉伸性能

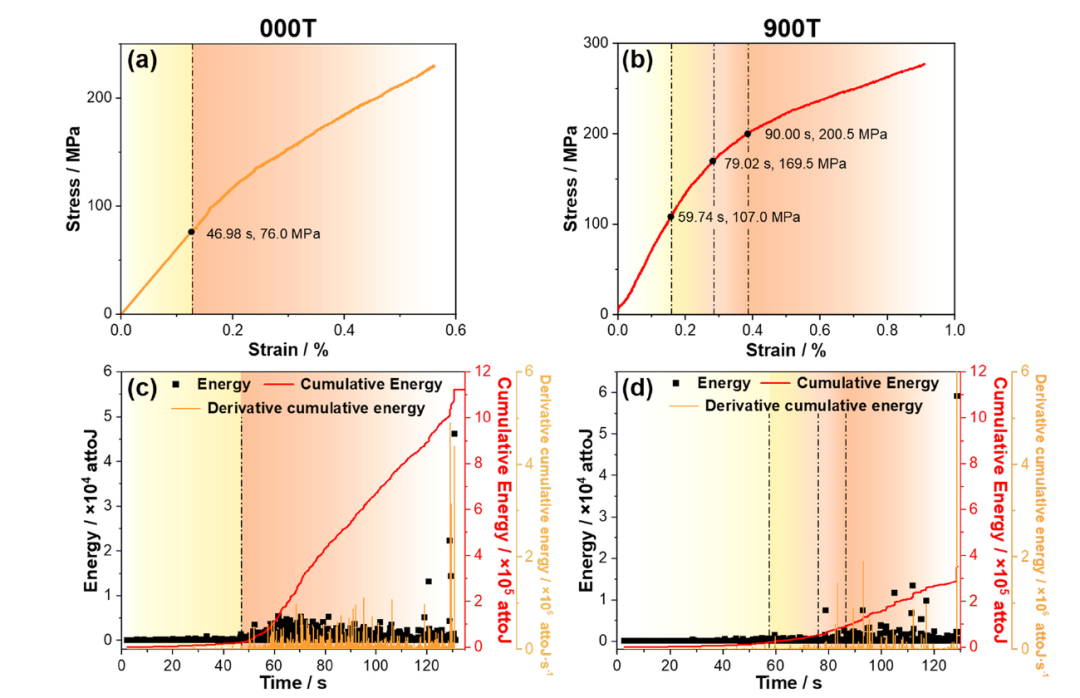

圖 7 (a) 為 000T 試樣的典型應力應變曲線。該試樣在 46.98 s 時達到比例極限應力（PLS，76 MPa）。圖 7 (b) 為 900T 試樣的應力應變曲線，其在 59.74 s 時達到更高的比例極限應力（107 MPa）。圖 7 (c) 為對應圖 7 (a) 應力應變曲線的聲發射（AE）能量、及累積能量對時間的導數隨時間的變化曲線。在達到比例極限應力（46.98 s）之前，聲發射能量保持在較低水平，累積能量緩慢增加。超過比例極限應力后，出現高能聲發射信號，導致累積能量急劇上升。當試樣接近斷裂時，若干個極高能聲發射信號使累積能量呈階梯式增長。圖7 (d)為對應圖7 (b)應力應變曲線的聲發射能量、累積能量及聲發射能量對時間的導數隨時間的變化曲線。在達到比例極限應力（59.74 s）之前，聲發射信號能量保持較低水平，累積能量緩慢增加。在比例極限應力至 169.5 MPa 區間內，聲發射能量略有上升，累積能量繼續逐步增加。在 59.74 s 處，導數出現一個局部小峰。當應力從169.5 MPa 增加至 200.5 MPa 時，出現多個高能聲發射信號，導致累積能量呈線性增長，最終出現若干個峰值。當應力超過 200.5 MPa后，聲發射能量信號出現頻繁的小幅跳躍。

圖7：拉伸試驗的AE（AE）測試結果

(a) 000T 試樣、(b) 900T 試樣的拉伸應力 - 應變曲線；圖 (d) 為對應圖 (a)、圖 (b) 的AE能量 - 時間散點圖，以及累積能量和累積能量微分 - 時間曲線

如圖 8 所示，采用無監督聚類方法對000T 和 900T 試樣在拉伸試驗中產生的所有聲發射（AE）信號進行了分析。該聚類方法在我們前期工作中已提出。這些信號被劃分為五類：摩擦與滑移、界面損傷、基體開裂、單根纖維斷裂和纖維集體斷裂。圖8 (a)表明，在 46.98 s之前，000T 試樣主要產生與摩擦滑移、界面損傷及基體開裂相關的聲發射信號，僅存在少量纖維斷裂信號。46.98 s 之后，纖維斷裂信號（以纖維集體斷裂為主）快速增加，基體開裂信號的累積能量均勻上升。圖8 (b)顯示，900T 試樣在 59.74 s之前也產生少量纖維斷裂信號。在 59.74–79.02 s 區間內，基體開裂、單根纖維斷裂及纖維集體斷裂的累積能量均以穩定速率增長，增速略高于前一階段。在79.02–90.00 s之間，基體開裂的累積能量均勻增加，纖維集體斷裂的累積能量加速增長，超過 90.00 s直至試樣失效，纖維集體斷裂的累積能量快速上升，而基體開裂的累積能量增速略低于前一階段。

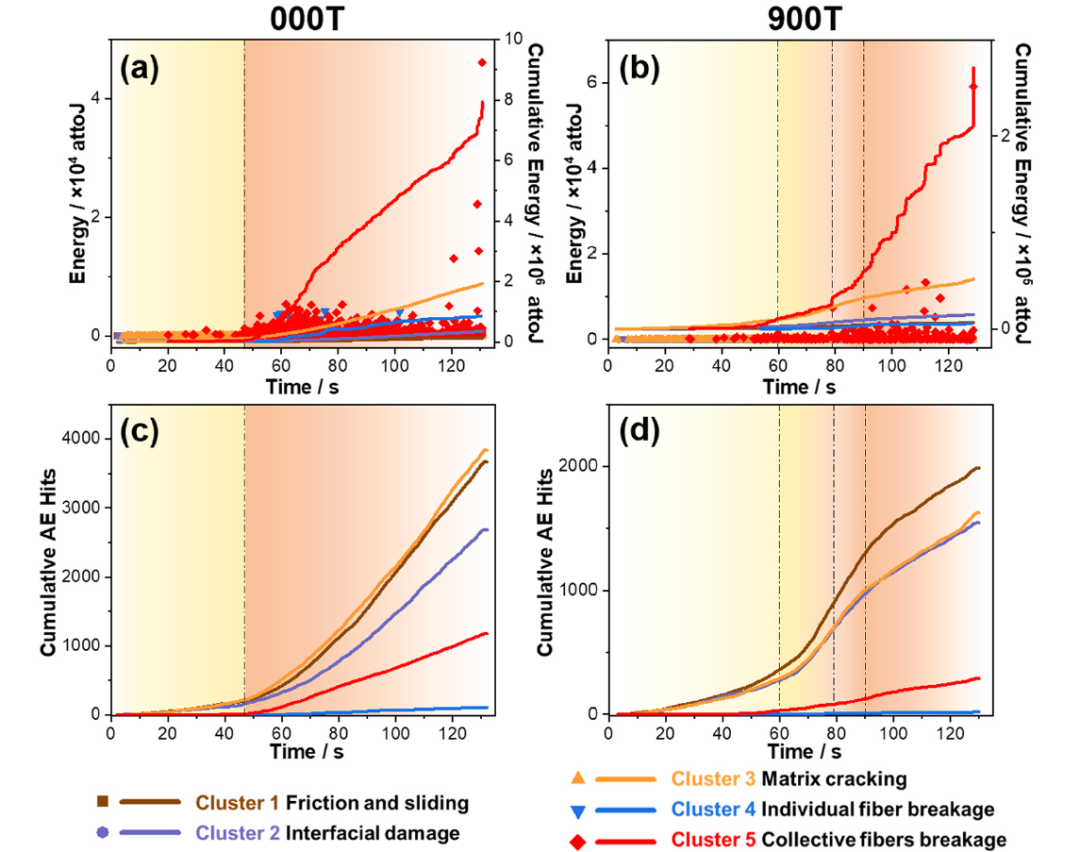

圖8：拉伸試驗的AE（AE）結果及AE信號分類

(a) 對應圖 6 (a)、(b) 對應圖 6 (b) 的AE能量 - 時間散點圖及AE累積能量 - 時間曲線；圖 對應圖 7 (a)、圖 對應圖 7 (b) 的五類信號簇AE累積計數 - 時間曲線
