顯微CT作為實驗室?guī)r心測試的技術手段，在石油地質研究中得到了廣泛的應用。河海大學的張鵬輝老師團隊采用三英精密的nanoVoxel-3000型顯微CT對致密砂巖進行了掃描，對其內部結構進行了三維定量分析，并進行了流體流動模擬。將三維孔隙特征和流體流動可視化相結合，可以很好地預測儲層的結構、沉積和成巖變化。

        致密砂巖的孔隙尺寸很小，需要高分辨率的成像分析。nanoVoxel-3000型顯微CT是三英精密的一款高分辨率透射靶X射線成像系統，在本文實驗中使用了0.59μm的分辨率，測試時間在2小時內完成。基于高分辨率的CT圖像，再借助分析軟件的滲流模擬功能，對顯微CT數據與巖心測井解釋結果進行了比較，結果很好地保持一致，為致密砂巖儲層質量預測提供了一個新的手段。

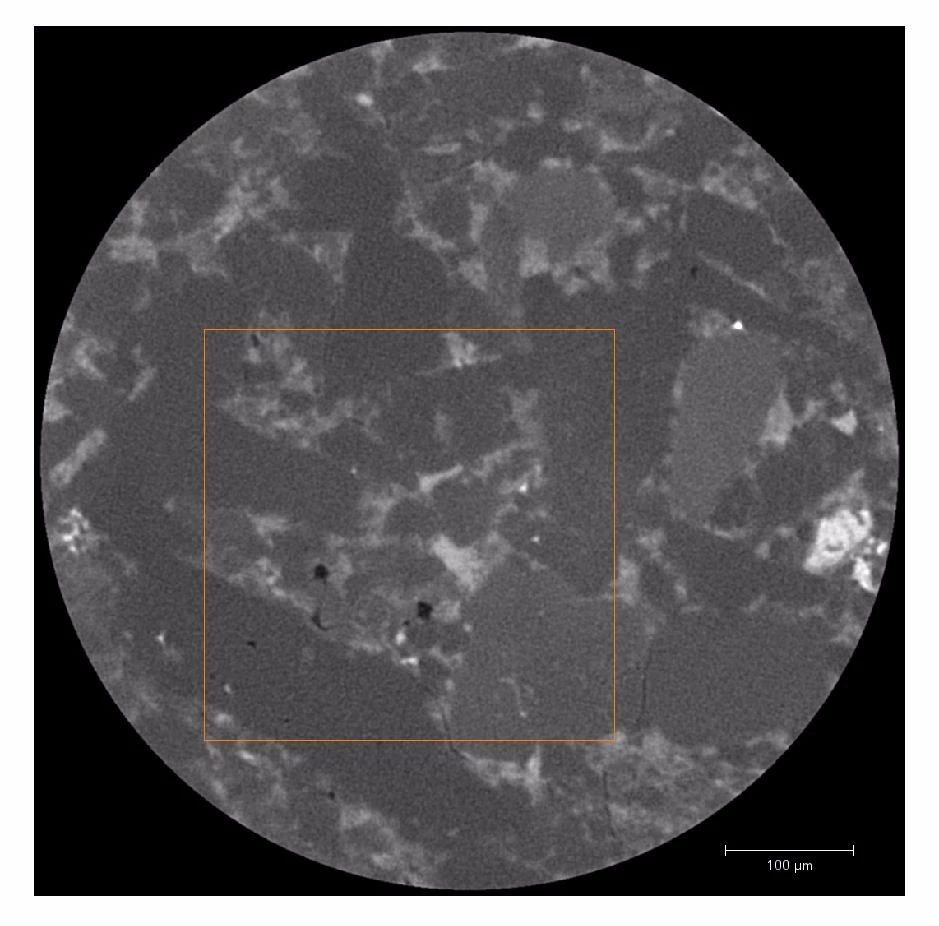

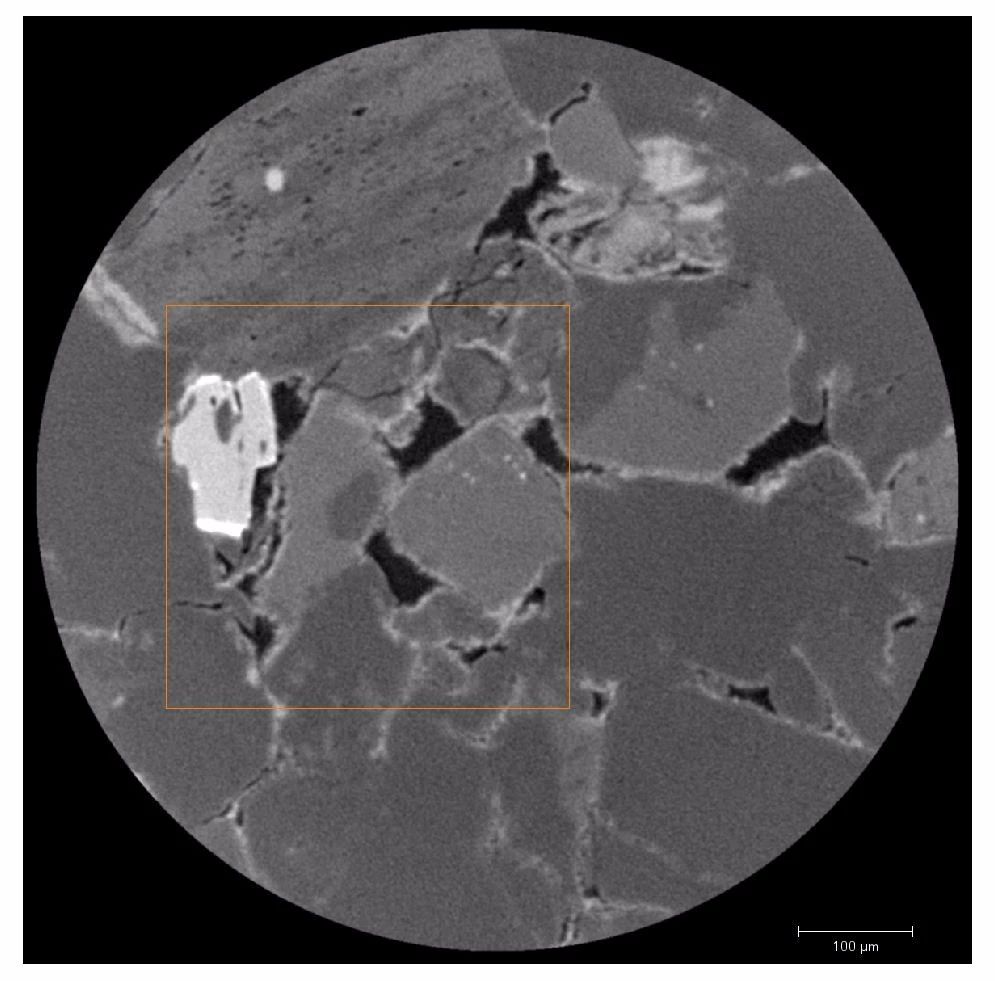

切片圖

（上圖：樣品A，下圖：樣品B）

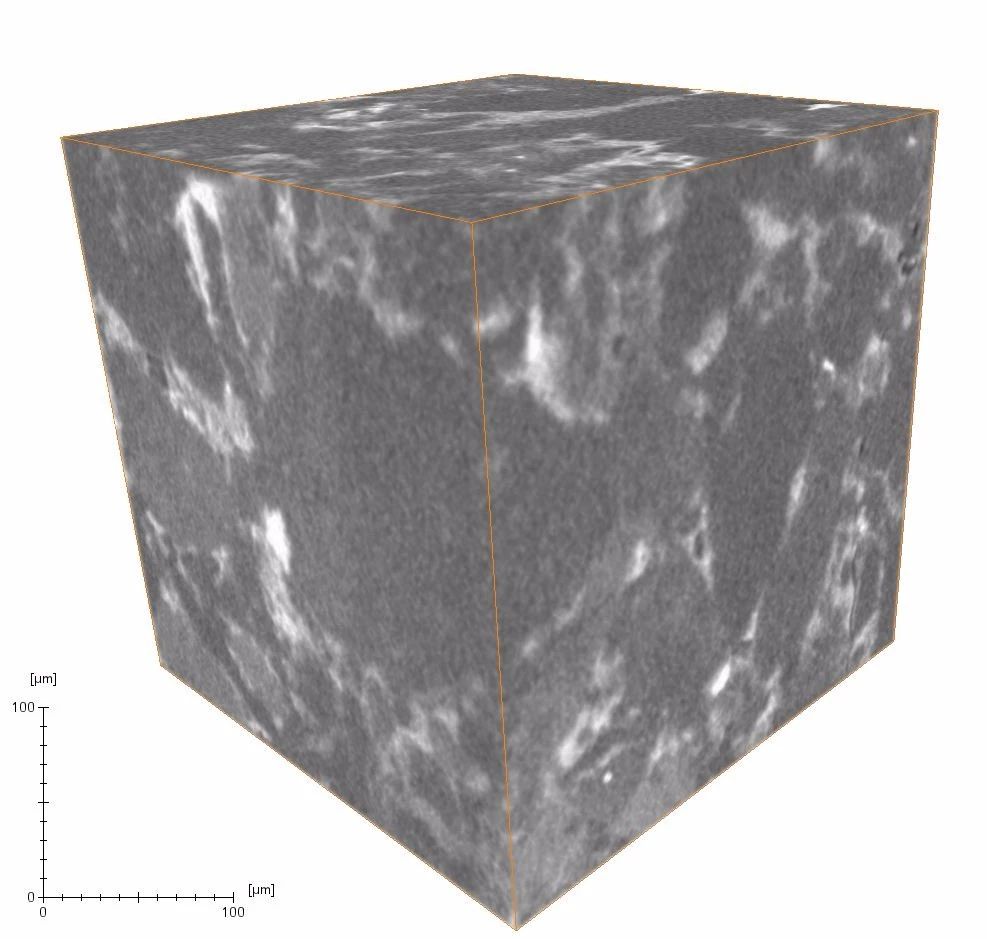

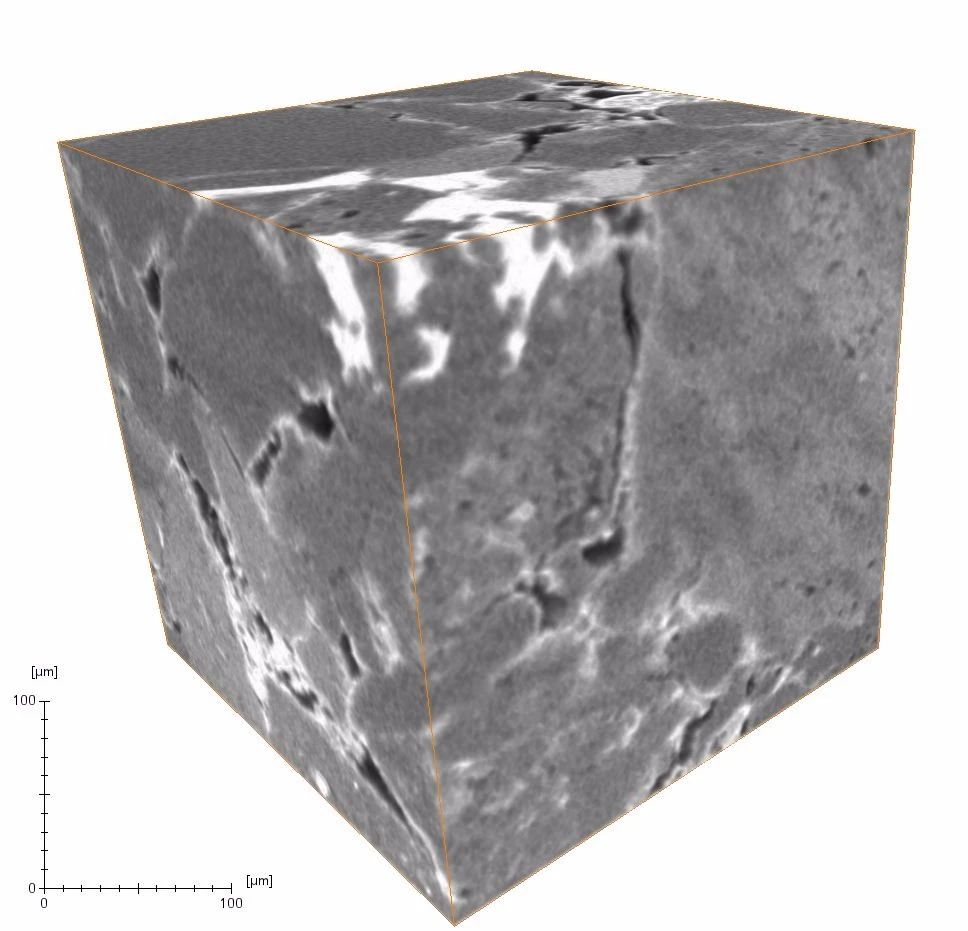

三維CT圖像

（上圖：樣品A，下圖：樣品B）

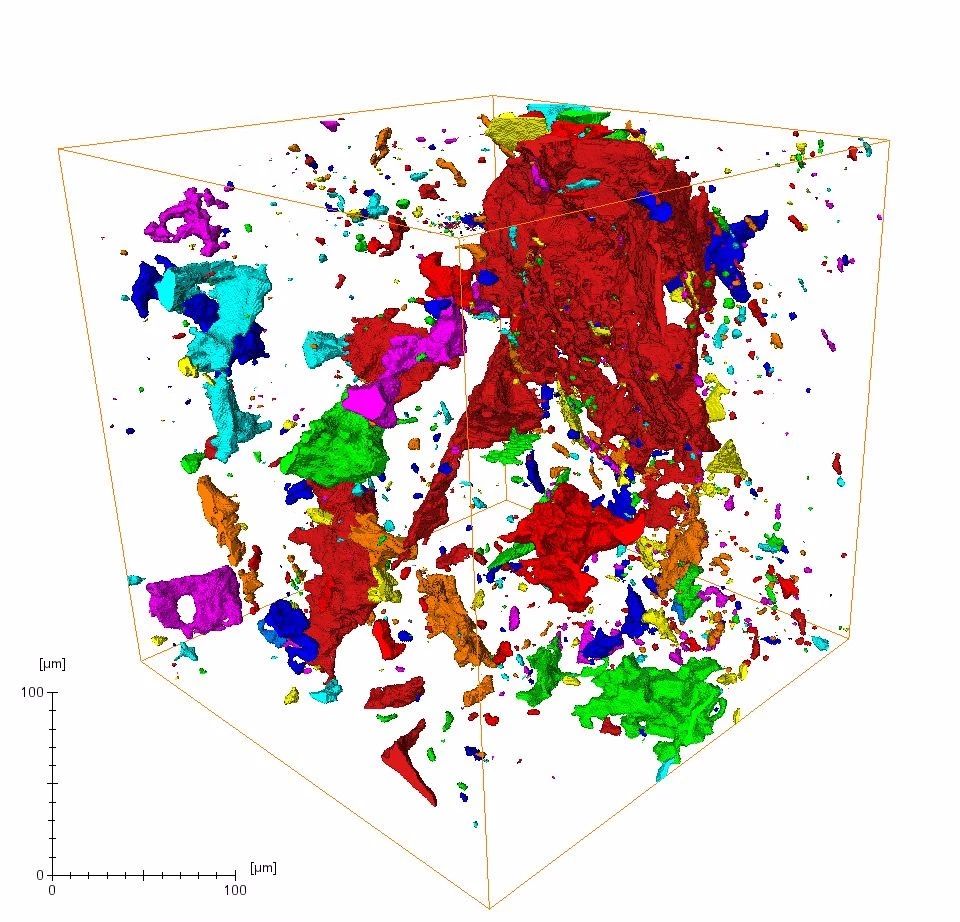

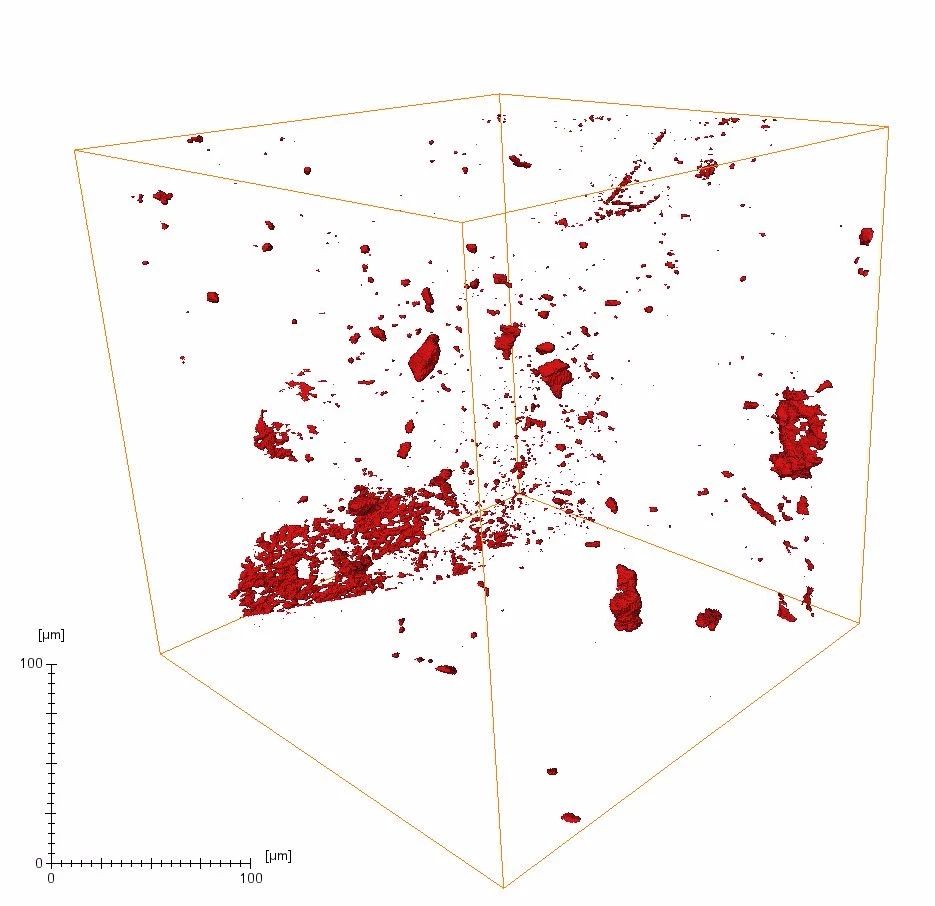

孔隙三維空間分布

（上圖：樣品A，下圖：樣品B）

【論文鏈接】

https://www.sciencedirect.com/science/article/pii/S0968432819301313?via%3Dihub

      巖石是一種天然的復雜多孔介質，顯微CT技術能夠描述多孔介質的內部結構三維特征，還可以用在各種多孔介質中，例如土壤、植物、骨骼等天然樣品和電極材料、泡沫材料等人工材料中。
